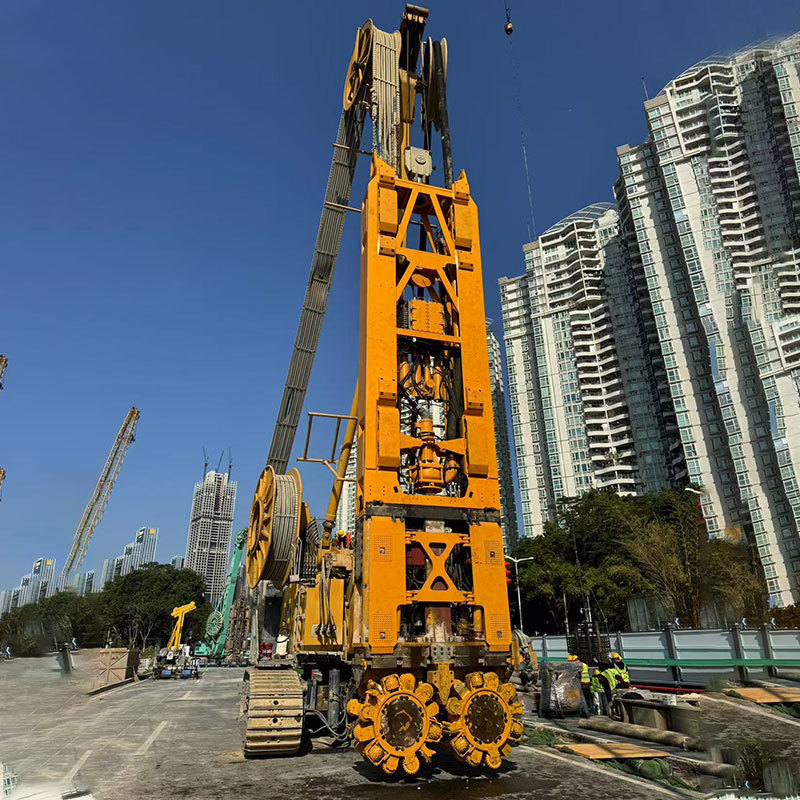

Machine à couper les tranchées de la paroi du diaphragme

Avantages du centre sphérique:

1.Réduit considérablement le coût de construction de la coupe d'hydromoule dans les couches de roche dure, raccourcissant la durée du projet.

2Il n'est pas nécessaire de précuter les trous, simplifiant l'équipement de construction.

3La roue hydromoule à dentelle à plaque permet un fonctionnement continu à long terme (jusqu'à 100 heures), réduisant ainsi le nombre d'ascenseurs hydromoule, ce qui prolonge efficacement le temps de construction.et simplifier les exigences en matière de main-d'œuvre.

4. fonctionnement stable du module hydromoule avec un impact minimal de la boîte de vitesses, réduisant le temps de maintenance et les coûts.

5- Des perturbations du sol faibles, ce qui le rend approprié pour la construction près des bâtiments.

6. Améliore la capacité de déviation de l'hydromoule de coupe dans les couches de roche dure.

7La précision verticale de la tranchée peut être contrôlée à 1‰.

8. Économise plus de 20% de carburant (actuellement en moyenne 73L/h avec un moteur CAT C18), ce qui le rend plus économe en énergie et respectueux de l'environnement.

Je coupe des roues...Boîtes à engrenages et roues de coupe

Pour que la plaque sphérique soit efficace, elle doit exercer une force d'appui suffisante.un ensemble de roues comporte au total 54 plateaux. , une moyenne de 1/3, c'est-à-dire 18 plaques, sont utilisées pour briser des roches, et la pression totale requise est d'au moins 90 tonnes.qui exige que la boîte de vitesses ait une capacité de charge radiale suffisante. en outre, la plaque de cuisson est un casse-pierre à roulement, qui ne nécessite pas beaucoup de couple. Pour des raisons de sécurité, le couple de la boîte de vitesses est conçu pour être de 150KNm;L'extrémité de sortie adopte une structure hexagonale conique, ce qui permet une installation et un démontage rapides de la roue de coupe.

Il y a deux types principaux d'outils de coupe fixes sur la plaque de cuisson sphérique, l'un est l'hydromoule latérale et l'autre est l'hydromoule de coupe principale.et deux moulins à eau principaux de coupe sur chaque trajectoireIl existe également une dent flapper, qui est conçue sous la forme d'une structure à rouleaux.machine traditionnelle. La structure demachine traditionnelleLa dent de la flapper est lourde et la force est faible, ce qui entraînera une usure rapide du bloc d'usure et de l'anneau de guidage.

Paramètre du module avec SC-135

Paramètres du module avec XCMG 120
